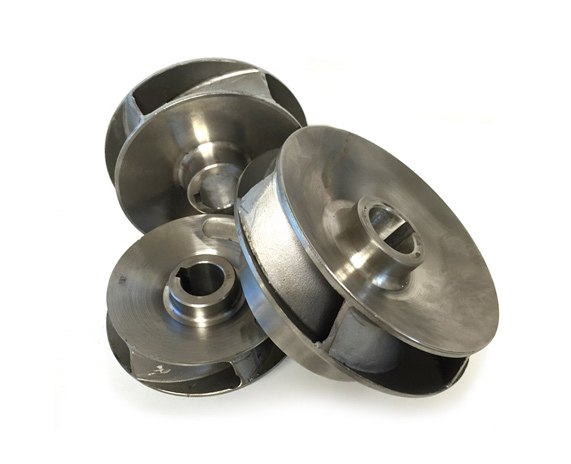

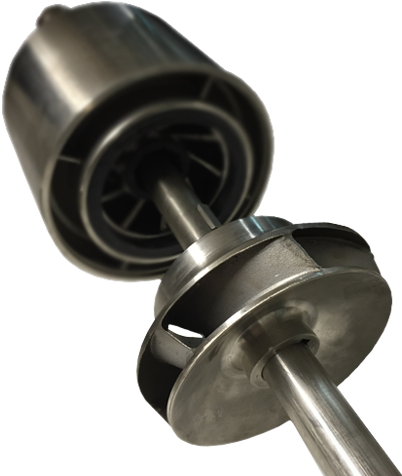

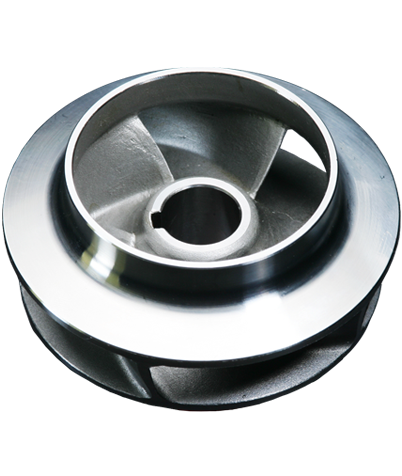

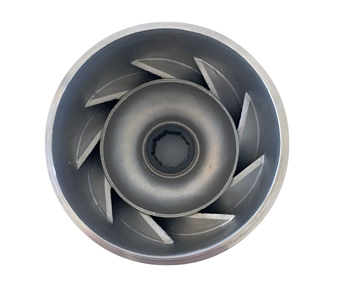

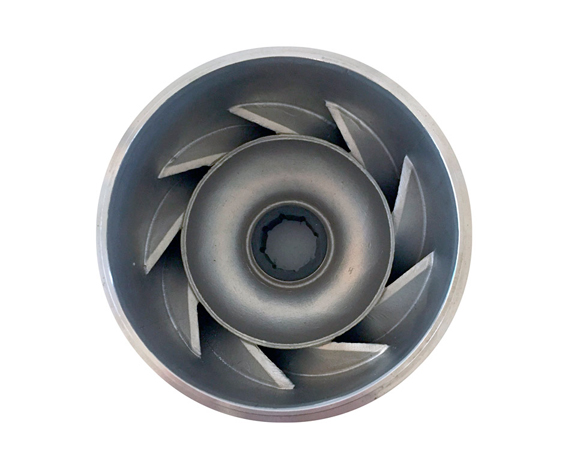

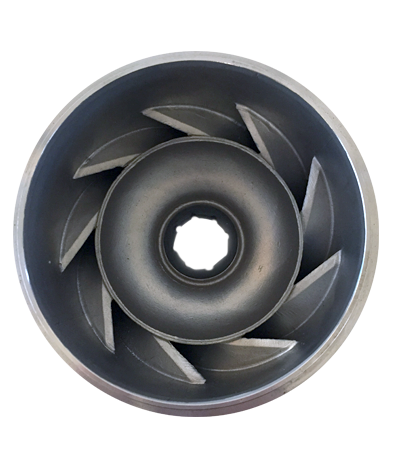

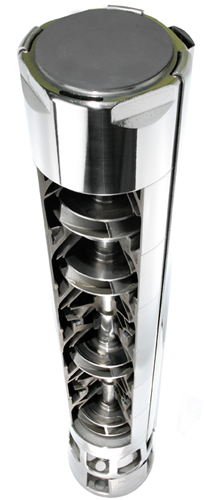

FUNDICIÓN EN ACERO INOXIDABLE: Cuerpo, Difusores e Impulsores en función de precisión de Acero Inoxidable (sin puntos de soldadura).

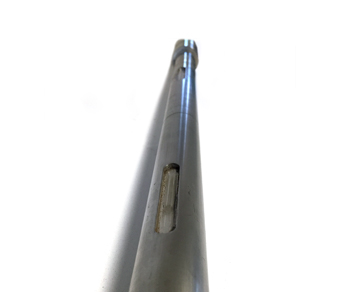

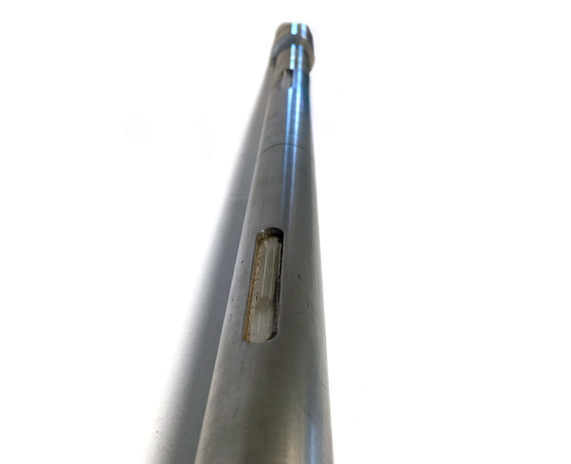

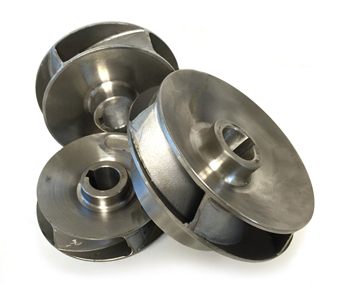

CHAVETEROS: Fijación del impulsor al eje mediante chaveta, mantiene siempre su posición evitando que se suelte.

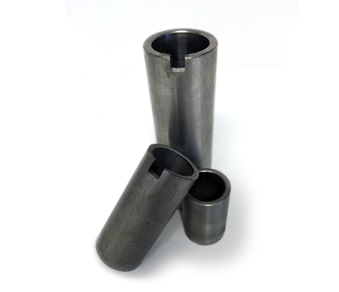

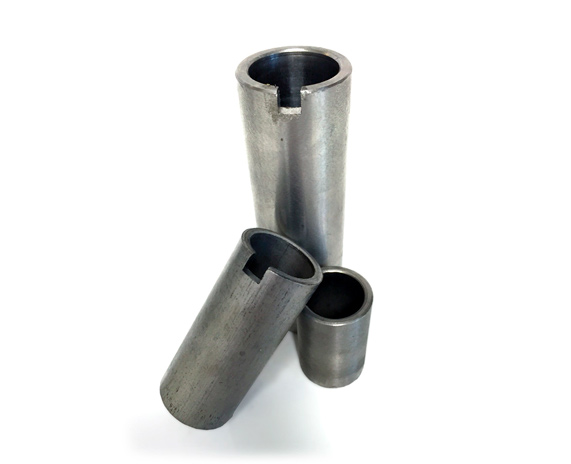

DISTANCIADORES: Pieza intermedia entre impulsores, mantiene siempre fija la distancia entre ellos, compacta mejor el conjunto bomba y protege al eje de desgastes.

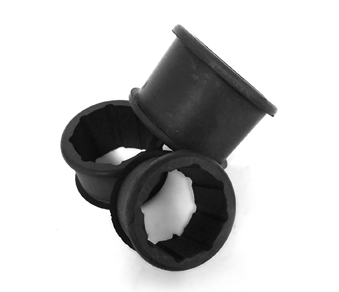

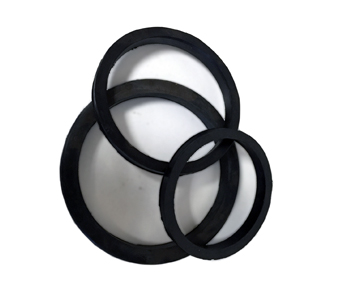

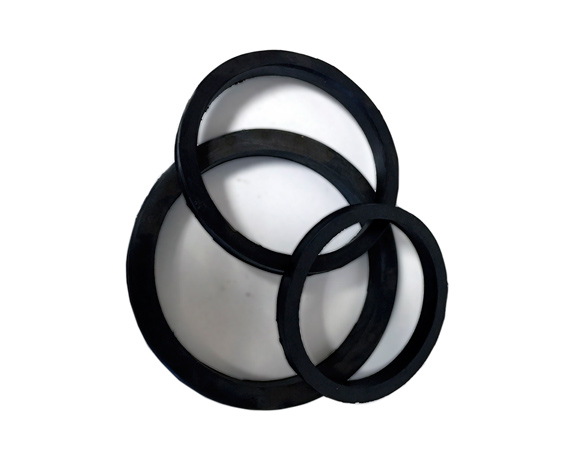

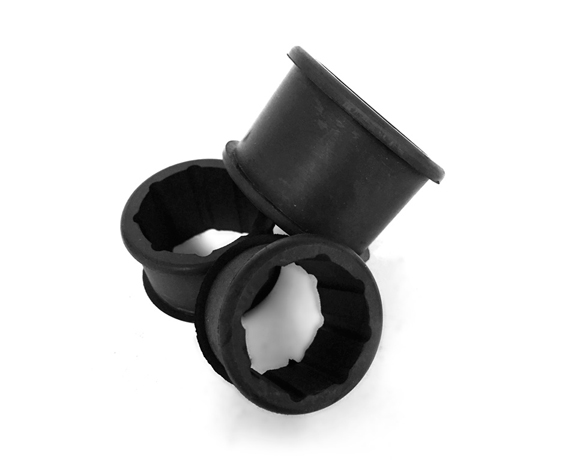

AROS DE DESGASTE Y COJINETES EN NBR: La Goma de Nitrilo Butadieno(NBR) garantiza una mayor resistencia en el bombeo de aguas con arenas o sólidos en suspensión.
RENDIMIENTO: Altos rendimientos hidráulicos que garantizan la mayor eficiencia energética para su instalación.

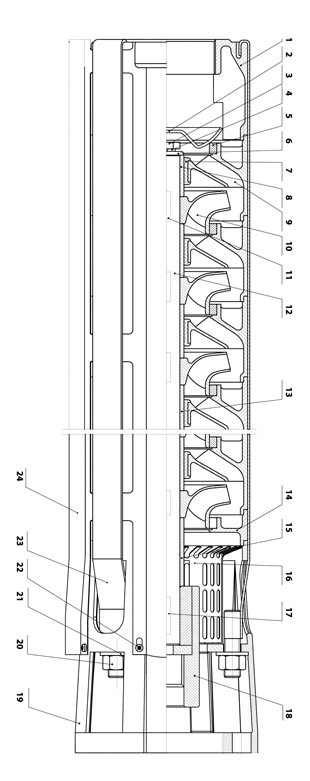

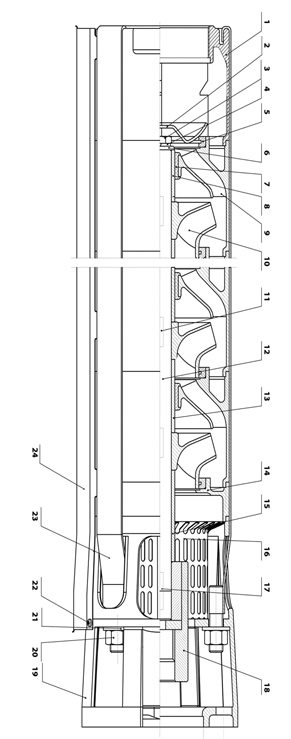

| Ref | Description/Descripción | Material/Material | Q |
| 1 | Top Bracket/Corps De Refoulement/Cuerpo de descarga | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | 1 |
| 2 | Valve/Clapet/Valvola | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 3 | Bolt Shaft/Boulon-Arbre/Perno-Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 4 | Gasket Shaft/Rondelle-Arbre/Arandela-Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 5 | Neck Ring/Bague D'Usure/Aro Rodete | N.B.R. | n+1 |
| 6 | Clip Ring/Anneau D'Grafe/Anillo del clip | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 7 | Intermediate Bearing/Roulement Intermediarie/Cojinete intermedio | N.B.R. | n |
| 8 | Top Bushing/Entretoise Superieur/Casquillo Superior | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 9 | Diffuser/Diffuseur/Difusor | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | n |
| 10 | Impeller/Turbine/Rodete | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | n |
| 11 | Impeller spline/Clavette Turbine/Chaveta Rodete | Stainless Steel/Acier Inox/Acero Inox. | n |
| 12 | Shaft/Arbre/Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| Ref | Description/Descripción | Material/Material | Q |
| 13 | Intermediate Bushing/Entretoise Intermediaire/Casquillo Intermedio | Stainless Steel/Acier Inox/Acero Inox. | n-1 |
| 14 | Bottom Diffuser/Diffuseur Inferieure/Difusor Inferior | Casted Stainless Steel/Acier Inox Fondul/Acero Inox. Fundido | 1 |
| 15 | Bottom Bushing/Entretoise Inferieure/Casquillo Inferior | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 16 | Filter/Crepin Aspiration/Rejilla Aspiración | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 17 | Coupling Spline/Clavette Manchon/Chaveta Manguito | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 18 | Coupling/Manchon/Manguito | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 19 | Bottom Bracket/Corps Aspiration/Cuerpo Aspiración | Casted Stainless Steel/Acier Inox Fondul/Acero Inox. Fundido | 1 |
| 20 | Screw Cable Strap/Vis/Tornillo | Stainless Steel/Acier Inox/Acero Inox. | 4 |
| 21 | Gasket Cable Strap/Vis/Tornillo | Stainless Steel/Acier Inox/Acero Inox. | 4 |
| 22 | Screw Cable Guard/Vis/Tornillo | Stainless Steel/Acier Inox/Acero Inox. | 2 |
| 23 | Cable Strap/Tirant/Tensor | Stainless Steel/Acier Inox/Acero Inox. | 4 |
| 24 | Cable Guard/Couvre Cable/Protección Cable | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| Ref | Description/Descripción | Material/Material | Q |
| 1 | Top Bracket/Corps De Refoulement/Cuerpo de descarga | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | 1 |
| 2 | Valve/Clapet/Valvola | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 3 | Bolt Shaft/Boulon-Arbre/Perno-Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 4 | Gasket Shaft/Rondelle-Arbre/Arandela-Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 5 | Neck Ring/Bague D'Usure/Aro Rodete | N.B.R. | n+1 |
| 6 | Clip Ring/Anneau D'Grafe/Anillo del clip | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 7 | Intermediate Bearing/Roulement Intermediarie/Cojinete intermedio | N.B.R. | n |
| 8 | Top Bushing/Entretoise Superieur/Casquillo Superior | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 9 | Diffuser/Diffuseur/Difusor | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | n |
| 10 | Impeller/Turbine/Rodete | Casted Stainless Steel/Acier Inox. Fondul/Acero Inox. Fundido | n |
| 11 | Impeller spline/Clavette Turbine/Chaveta Rodete | Stainless Steel/Acier Inox/Acero Inox. | n |
| 12 | Shaft/Arbre/Eje | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| Ref | Description/Descripción | Material/Material | Q |
| 13 | Intermediate Bushing/Entretoise Intermediaire/Casquillo Intermedio | Stainless Steel/Acier Inox/Acero Inox. | n-1 |
| 14 | Bottom Diffuser/Diffuseur Inferieure/Difusor Inferior | Casted Stainless Steel/Acier Inox Fondul/Acero Inox. Fundido | 1 |
| 15 | Bottom Bushing/Entretoise Inferieure/Casquillo Inferior | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 16 | Filter/Crepin Aspiration/Rejilla Aspiración | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 17 | Coupling Spline/Clavette Manchon/Chaveta Manguito | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 18 | Coupling/Manchon/Manguito | Stainless Steel/Acier Inox/Acero Inox. | 1 |
| 19 | Bottom Bracket/Corps Aspiration/Cuerpo Aspiración | Casted Stainless Steel/Acier Inox Fondul/Acero Inox. Fundido | 1 |
| 20 | Screw Cable Strap/Vis/Tornillo | 4 | |
| 21 | Gasket Cable Strap/Rondelle/Arandela | Stainless Steel/Acier Inox/Acero Inox. | 4 |
| 22 | Screw Cable Guard/Vis/Tornillo | Stainless Steel/Acier Inox/Acero Inox. | 2 |
| 23 | Cable Strap/Tirant/Tensor | Stainless Steel/Acier Inox/Acero Inox. | 4 |
| 24 | Cable Guard/Couvre Cable/Protección Cable | Stainless Steel/Acier Inox/Acero Inox. | 1 |
Transporte y embalaje
EMBALAJE:
Adecuado para envío marítimo y aéreo
