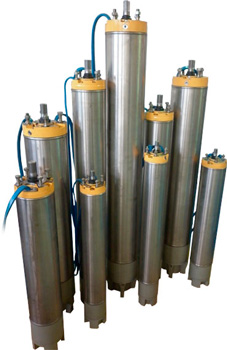

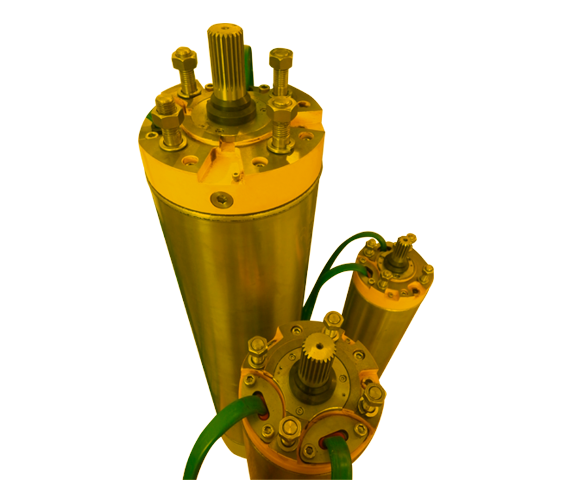

Motor sumergible rebobinable de alto
rendimiento construido en acero inoxidable AISI-304

Potencias: Desde 3KW hasta 147 KW (4HP - 200HP)

Tensión de trabajo: 220V - 1.000V

Sentido de giro: Ambos

Grado de protección IP68

Adaptable mediante acoplamiento NEMA a cualquier bomba del mercado

Ejecuciones especiales: Configurable con materiales especiales, cables de bobinado especiales para alta temperatura y protecciones térmicas según las condiciones de trabajo más exigentes de corrosión y temperatura.

Modelo WSM 4

0'37-7'5 KW / 0'5-10 HP

Adaptación NEMA 4''

Ver características

Modelo WSM 6

3-45 KW / 4-60 HP

Adaptación NEMA 6''

Ver características

Modelo WSM 7

Con poco más diámetro que un motor convencional de 6''(168 mm respecto a 144mm) el motor WSM7 consigue reducir su longitud un 20% para la misma potencia ganando en robustez (se reduce la longitud de rotor) y permitiendo su trabajo en horizontal donde no es posible con otras marcas.

22-51 KW / 30-70 HP

Adaptación NEMA 6''

Ver características

Modelo WSM 8

22-110 KW / 30-150 HP

Adaptación NEMA 8''

Ver características

Modelo WSM 10

75-185 KW / 150-250 HP

Adaptación NEMA 10''

Ver características

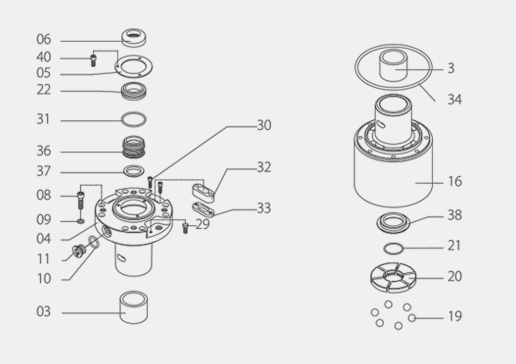

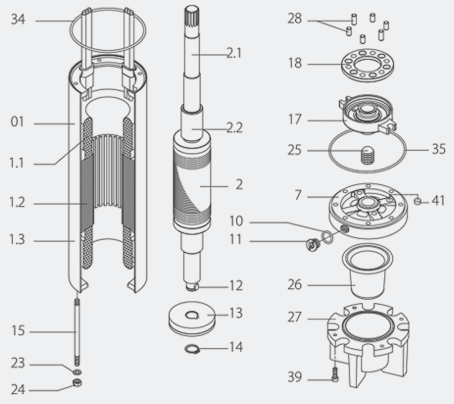

Despiece y ejecución estándar

Despiece y materiales estándar motor watex wsm / Part list and materials for standard watex wsm motor

nº	Nombre/Name	Material/Material

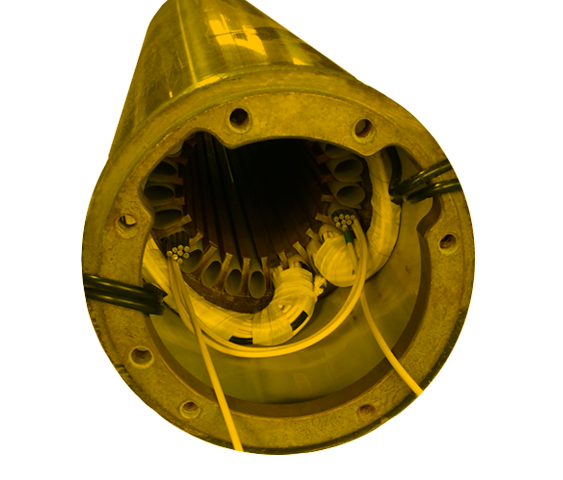

1	Estator/Wound Stator
1.1	Bobinado/Winding wire P.P.
1.2	Chapa Magnética/Stator stack	M350/M351
1.3	Estator / Stator shell	AISI 304 / AISI 304
2	Rotor / Rotor
2.1	Eje de Rotor / Rotor Shaft	Ac.Inox./Stainless steel
2.2	Casquillo de Rotor / Radial bearing bush	Ac.Inox./Stainless steel
3	Cojinete Radial / Upper-Lower radial bearing	Carbón / Carbon
4	Porta Cojinete / Superior Upperbearing body	GG20 / GG20
5	Anillo Porta Cojinete / Upperbearing body cover	Ac.Inox./Stainless steel

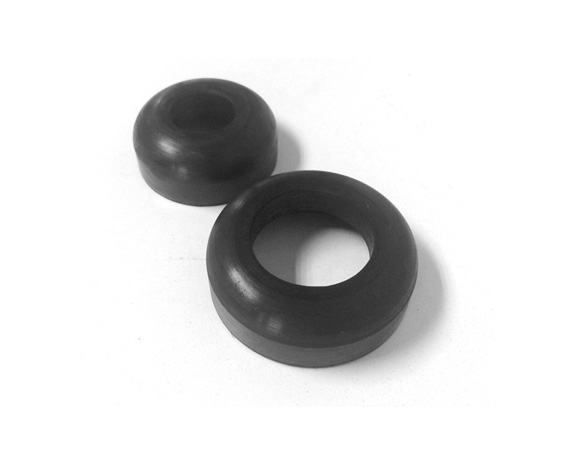

6	Protector de arenas / Sand guard	Goma / Rubber
7	Pestaña de Membrana / Membrane flange	GG20 / GG20
8	Perno / Bolt	Ac.Inox./Stainless steel
9	Arandela / Cooper ring	Cobre / Cooper
10	Junta Tórica / Plung o-ring	Neopreno / Neopren

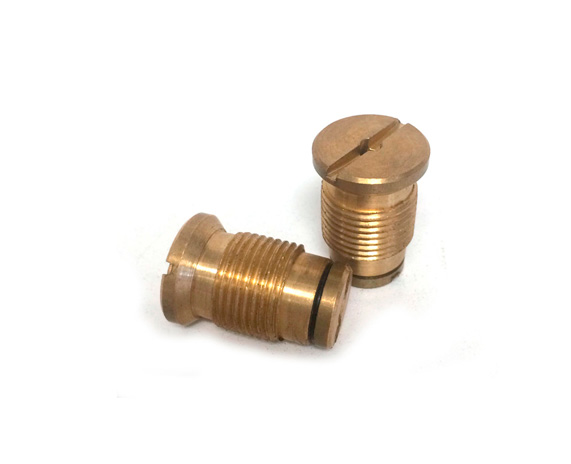

11	Válvula de presión / Plug	Bronce / Bronze
12	Chaveta / Wedge	Ac.Inox. / Staindless steel
13	Disco de fricción / Friction disc	Carbón / Carbon
14	Circlip fijación / Stopper Ring	St37 / St37
15	Espárrago fijación / Tie rod	Ac.Inox. / Stainless steel
16	Porta cojinete inferior / Lower bearing body	GG20 / GG20

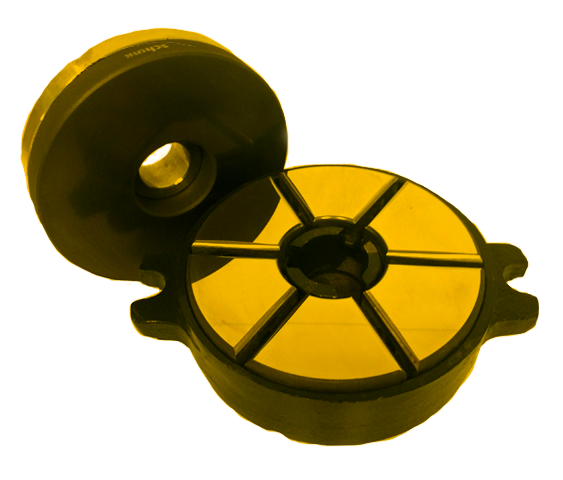

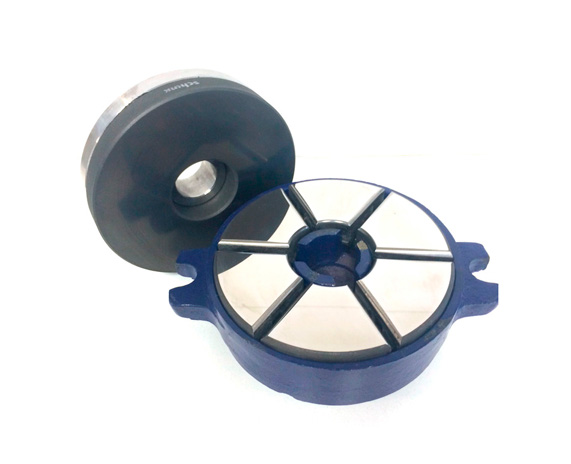

17	Porta cojinete axial / Thrust bearing	GG20 / GG20
18	Porta bola cojinete axial / Ball holder	St37 / St37

nº	Nombre/Name	Material/Material
19	Bola cojinete axial / Thrust bearing balls	Ac.Inox. / Stainless steel
20	Cojinete axial / Thurst bearing pads	Ac.Inox. / Stainless steel
21	Anillo cojinete axial / Thrust bearing o-ring	Goma / Rubber
22	Buje / Labyrinth bush	Bronce / Bronze
23	Anillo / Copper ring	Cobre / Copper
24	Tuerca / Nut	Ac.Inox. / Staindless steel
25	Tornillo ajuste / Adjustment screw	Ac.Inox. / Staindless steel

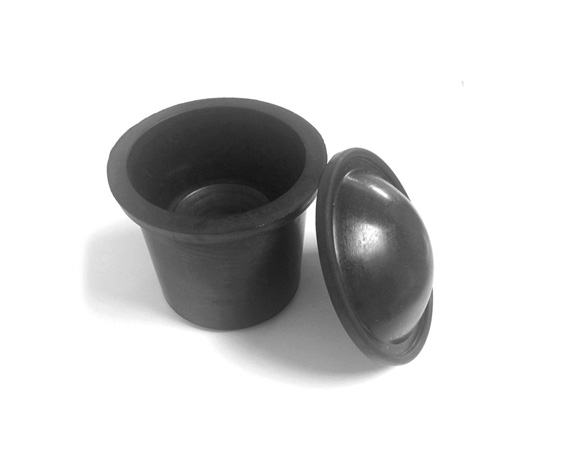

26	Membrana / Membrane	Goma / Rubber
27	Cuerpo de membrana / Membrane body	GG20 / GG20
28	Perno / Ball holder pins	Ac.Inox. / Staindless steel
29	Tornillo toma tierra (M5x10) Earthing screw(M5x10)	Ac.Inox. / Staindless steel
30	Perno / Bolt	Ac.Inox. / Staindless steel
31	Junta Tórica / Labyrinth bush o-ring	Neopreno / Neopren
32	Prensa cable / Cable seal	Neopreno / Neopren
33	Protección prensa / Seal cover	Ac.Inox. / Staindless steel
34	Junta Tórica / O-ring	Neopreno / Neopren
35	Junta / Paper gasket	Papel / Paper

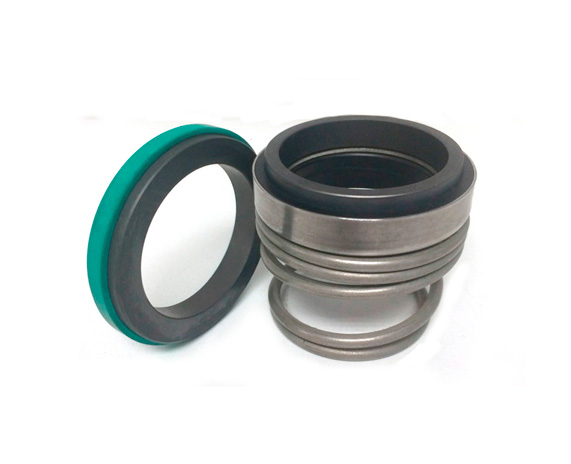

36	Cierre mecánico / Mechanical Seal	SiC + C/Ceramic / SiC + C/Ceramic
37	Anillo cierre mecánico / Mechanical seal stopper	Ac.Inox. / Staindless steel

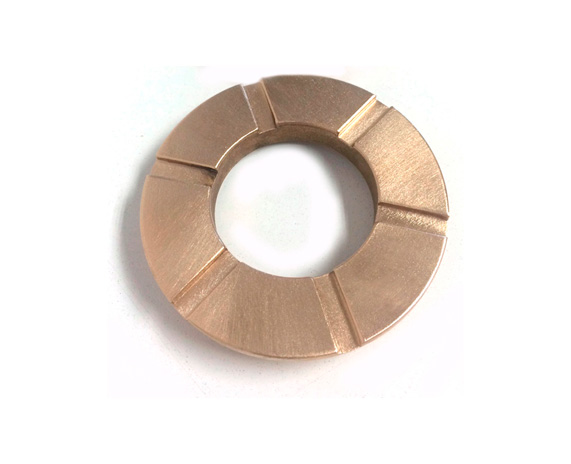

38	Contra cojinete axial / Upthrust bearing	Bronce / Bronze
39	Perno / Bolt	Ac.Inox. / Staindless steel
40	Perno / Bolt	Ac.Inox. / Staindless steel
41	Imán / Magnet
